戸車の荷重表記・選び方
台車や機械装置、門扉、パーテーションなどを移動させる車輪です。戸車、重量戸車、吊戸車などがあり、動かすモノの形状に応じて選べるようになっています。必ず許容荷重と積載重量を確認して使用ください。
![戸車の使用イメージ](https://yodoya.itembox.design/item/knowledge/tokuruma-guide_01.png)
- 戸車の特徴
- レールやフロアの上を移動させる際、台車や門扉の下に取り付けて使用します。
- 軌道レールに沿って走行が可能なV型の車輪などがあります。
車輪の種類と使用例
![アングルレールとV型車輪](https://yodoya.itembox.design/item/knowledge/tokuruma-guide_02.png)
アングルレールとV型車輪
![軌条レールとL型車輪](https://yodoya.itembox.design/item/knowledge/tokuruma-guide_03.png)
軌条レールとL型車輪
![フロアーでの平型車輪(片側V型車輪)](https://yodoya.itembox.design/item/knowledge/tokuruma-guide_04.png)
フロアーでの平型車輪
(片側V型車輪)
(片側V型車輪)
キャスターの荷重表記について
日本では計量法により1991年より国際単位系の使用が義務付けられています。国際単位系ではキャスターの許容荷重はN(ニュートン)を使用することになります。
daN(デカニュートン)da(デカ)とは10倍の意味があり、1daN=0.1Nとなります。
選び方ガイド

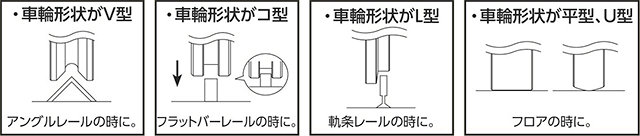

- 車輪の種類は使用レールを確認して選んでください。
- 積載重量(daN)を確認してください。
daN(デカニュートン)、1daN=10N≒1.02kgf(1kg≒9.8N=0.98daN) - 車輪材質を確認してください。
鉄、ダクタイル鋳鉄、ステンレス、MCナイロン - 枠材質を確認してください。
鉄、ステンレス - 取付寸法(mm)を確認してください。
取付高、取付座、取付ピッチ、取付穴経
ページ掲載の情報はココミテVol.3を元に作成しています
