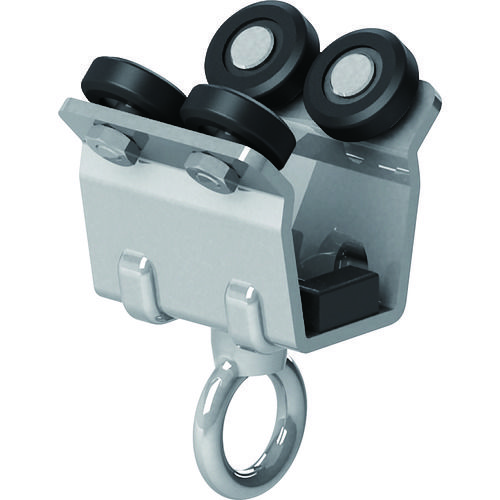

ダイケン 三次元パイプレール マテハン 複車

ダイケン 三次元パイプレール マテハン 複車

商品番号 MTC-4W
定価: ¥ 5,500 (税別)
ヨドヤ価格: ¥ 3,410 税別
割引率:38%OFF
内容量:1個
発送:3営業日以内が出荷目安

銀行振込またはクレジットカード決済をご利用いただけます。詳しくは支払方法ページをご確認ください。

送料パターン 通常配送

1.8mを超えるレール・ポール部材を含む場合「長尺商品配送」となります。

¥35,000 以上の注文で送料無料(北海道・沖縄・離島・一部商品を除く)

ヨドヤとは

業務用レール・建物金具の卸値販売を行う通販サービスでです。国内トップブランドの大型カーテンレール、作業レール、ハンガーレールなどを取り扱っています。

メーカー:
ダイケン
JAN:
4968957412580
商品名:
ダイケン 三次元パイプレール マテハン 複車

物を運ぶ、動かす ダイケン マテハンレール

「マテハン」とは「マテリアル ハンドリング(物を運ぶ・動かす)」という意味で、各種器具・製品の移動、エアツールや電線ケーブルの吊り下げ等に適しています。150kg/個対応の重量用タイプから15kg/個対応の軽量タイプまで用意され、マテハン用部品は使用する用途・重量に合わせてお選びいただけます。

3次元パイプレール MTC型

3次元パイプレール MTC型

ダイケンの3次元パイプレール MTC型は、丸型レールを採用したマテハンレールです。使用荷重は最大40kgまで対応可能!小さな半径や上下方向のカーブなど、自由度の高い設置が可能です。カーブレールの規格はR200 で、狭いスペースや所外物の覆い作業現場への設置にも柔軟に対応できます。
レールはアルミ製で軽量なため、高所取り付け作業の負担も軽減されます。吊車は丸型レールの外周を走行し、レールを中心とした回転方向にフレキシブルに可動します。スムーズな走行により、工具の自在な操作を実現し工場の生産性を向上します。

関連資料・データ

メーカー製品カタログ

「取付説明書」は、下記よりご覧いただけます。

ダイケン 三次元パイプレール マテハン 複車 の特長

  • パイプレール(MTC-HR)用の複車です。
  • ベアリング入のため、重量物でもスムーズな走行が可能です。
  • 丸型レールの外周を走行し、回転方向にフレキシブルに可動します。

ダイケン 三次元パイプレール マテハン 複車 の用途

  • 工場の製造・組立ライン
  • 電動ツールなどの吊り下げ、半製品の運搬

この商品に関連する動画

ダイケン マテハン3次元パイプレールの取付説明

製品図面・寸法図

ダイケン 三次元パイプレール マテハン 複車 製品図面・寸法図ダイケン 三次元パイプレール マテハン 複車 製品図面・寸法図

商品スペック

仕様・規格
  • サイズ(mm):W55×D63×H100
  • 車輪径(mm):Φ24
  • 許容荷重:40kg/1個当たり
  • 適用レール:パイプレール(MTC-HR)
材質・仕上げ
  • スチール(SS400)/三価クロメート)、樹脂
質量・質量単位320g
使用条件
  • パイプレール(MTC-HR)に使用いただけます。
注意事項
セット内容・付属品
製造国日本(JP)
発注コード1949039

必ずお読みください

ドアハンガー製品施工および使用上のご注意

  • ハンガーレールは必ずブラケットを使用して取付けてください。
  • 原則としてハンガーレールを450mm〜500mmピッチで天井受または横受を利用し取付けてください。1つのブラケット間に2ヶ以上の複車または単車が入らないように取付けてください。
  • 施工の最後にレールがズレないよう、天井受または横受に溶接固定または戸当りを利用し、共締めしてください。
  • 走行時、異常音または走行抵抗が大きくなった場合は点検を行い、各部品に異常または破損が見られたら、すみやかに新品と交換してください。
  • 戸当りとボトムストッパーは併用して使用してください。大きな衝撃力が予想される場合には戸当りとボトムストッパーを溶接するか、扉を竪枠に当てて止めてください。扉下部には必ず振れ止めを使用してください。
  • ドアハンガー複車・単車をゴンドラ状に使用しないでください。ドアハンガー複車・単車の3点吊りでの使用はしないでください。

マテハン用部品施工および使用上のご注意

  • 使用荷重範囲を超える荷は絶対に吊らないでください。
  • 吊った荷に人は乗らないでください。また人が乗る用途には絶対に使用しないでください。
  • 吊り荷の下や吊り荷が動く範囲に入らないようにしてください。荷を揺らせるような操作はしないでください。斜め引きをしないでください。
  • 屋外での使用は避けてください。
  • 定期的にナットの緩みを確認し、増し締め等を行ってください。
  • 樹脂車の削れ粉が発生する場合がありますのでクリーンルーム等での使用は避けてください。
