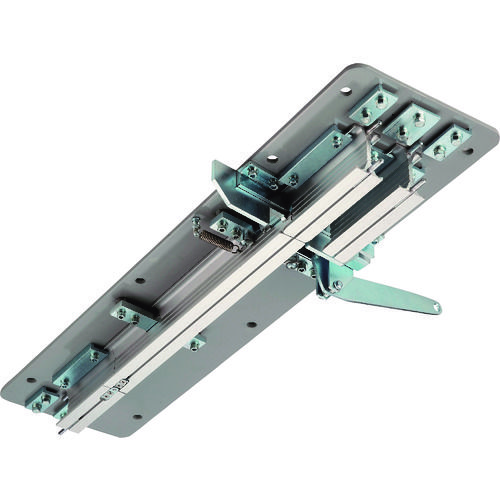

岡田 キャリー 左分岐ユニット

商品番号 28L92
  • 送料無料
定価: ¥ 418,000 (税込)
ヨドヤ価格: ¥ 242,440 税込
割引率:42%OFF
内容量:1個
発送:3営業日以内が出荷目安

銀行振込、クレジットカード決済、掛け払いをご利用いただけます。詳しくは支払方法ページをご確認ください。

送料パターン 通常配送

1.8mを超えるレール・ポール部材を含む場合「長尺商品配送」となります。

¥35,000 以上の注文で送料無料(北海道・沖縄・離島・一部商品を除く)

この商品のカタログ

  • 部材組み合わせのご注意:複数の部材をご注文される際、メーカー・規格が合っているかどうか、必ずご確認ください。
ヨドヤとは

業務用レール・建物金具の卸値販売を行う通販サービスでです。国内トップブランドの大型カーテンレール、作業レール、ハンガーレールなどを取り扱っています。

メーカー:
岡田装飾金物
JAN:
4909055540928
商品名:
岡田 キャリー 左分岐ユニット

バリエーション商品

商品名商品番号内容量仕様定価ヨドヤ価格数量カート
岡田 キャリー 右分岐ユニット28L911個右分岐用¥380,000¥220,400(税別)約42%OFF
岡田 キャリー 左分岐ユニット28L921個左分岐用¥380,000¥220,400(税別)約42%OFF

商品番号をクリックすると、各商品ページで詳細がご覧いただけます。

シートやネットなど様々な吊り下げに最適な、プロ向け業務用大型機能レール!

岡田装飾金物のカーテンレール製品は許容荷重と特長に応じた9タイプのレールをラインナップし、施行性(豊富な商品群で取付簡単、作業効率アップ、導入コスト削減)、機能性(優れた性能)、意匠性を考えた設計になっています。
3種類の材質、軽量用から最重量用まで取り揃えており、設置場所や用途に応じてお選びいただけます。
また、豊富なレール部材や間仕切ポールを組み合わせることで、カーテン・間仕切りの操作性・機能性がアップし、より快適にお使いいただけます。

新コンセプトレール!マテハンに特化したキャリーレール

岡田装飾金物 キャリーレール

高強度設計で許容荷重100kgを実現!重量物の運搬や移動に最適なマテハンに特化したI型の大型レールです。工場や倉庫、配送センターから農業ハウスなど様々な環境で使用でき、I型なのでレールの清掃も簡単です。
モノを「吊る」「移動する」に特化した新コンセプトレールで、新開発「分岐ユニット」でさまざまなレイアウトが可能!製造ラインや搬送ラインに合わせて設置いただけます。

キャリー 分岐ユニット

分岐ユニットを設置することで、直進・左分岐・右分岐が行え、製造ラインや搬送ラインに応じて自由にカスタマイズでが可能となります。
切り替えレバーを引き下げることにより、分岐側へランナーの誘導ができ、直進を基本に右分岐・左分岐の2タイプよりお選びいただけます。
分岐側でレバーがロックされるロック機構付で、分岐用引き紐を1回引くと分岐側でレバーがロックされます。引き紐を少し横に引きながら下げるとロックが解除されレールが直進側にスライドします。
また、万が一分岐側から切替レバーを引き下げずに分岐ユニット部に差し掛かった場合でも、ランナーが抜け落ちない逆走防止機構も付いています。
天井面へ取り付けの際は、天井と天井Sブラケットの間にキャリー分岐ユニットのベース板の厚み分(約6mm)の段差が生じるため、キャリースペーサーが必要となります。(ブラケット1個につき4枚)

関連資料・データ

メーカー製品カタログ

製品の取り付けは説明書をご覧いただき、正しくお取り扱いください。

岡田 キャリー 左分岐ユニット の特長

  • 左分岐用の分岐ユニットです。
  • 切り替えレバーを引いて、分岐側へランナーを誘導させることができます。
  • 分岐側でレバーがロックされるロック機構付です。
  • 万一、分岐側から切替レバーを引き下げずに分岐ユニット部に差し掛かっても脱輪しない逆走防止機構付です。

岡田 キャリー 左分岐ユニット の用途

  • 分岐ユニットを組み込むことで、製造・搬送ラインに合わせて直進だけでなく、左分岐・右分岐が行え、自由なカスタマイズが可能です。
  • 工場や倉庫、配送センター、農業ハウスなどの重量物の移動におすすめ!
  • 製品や部品、機材や農作物の移動や配送に。

この商品に関連する動画

OSキャリーレールの紹介動画

製品図面・寸法図

岡田 キャリー 左分岐ユニット

商品スペック

仕様・規格
  • 許容荷量(ユニット内):100kg
材質・仕上げ
  • アルミ・スチール/ユニクロ
質量・質量単位11.7kg
使用条件
  • キャリーレール用
注意事項
  • 設置高さ3m以内でご使用ください。
  • 分岐レールを切替える場合は、分岐ユニット内にランナーがない状態で切替えてください。
  • 天井面へ取り付けの際は、天井と天井Sブラケットの間にキャリー分岐ユニットのベース板の厚み分(約6mm)の段差が生じるため、キャリースペーサーが必要です。(ブラケット1個につき4枚)
  • 分岐用引き紐を1回引くと分岐側でレバーがロックされます。引き紐を少し横に引きながら引き下がるとロックが解除され、レールが直進側にスライドします。
セット内容・付属品
製造国日本(JP)
発注コード1492462

必ずお読みください

商品取付・施工上のご注意

  • カットした際、レール断面が鋭角になる場合があります。充分注意して扱ってください。
  • レールの取付には必ず壁の材質や強度をご確認の上、ご使用ください。
  • 取付けの際は、各種ビス、ネジ、ボルトの適正トルクをお守りいただき最後まで締め付けてください。アルミへの締め付けについては特にご注意ください。
  • レールブラケットの取付け方法やレールのはめ込み具合で、部材の強度が出ない場合があります。落下等の危険がありますので、必ず以下のことをご確認ください。
    • 取付ビスは、必ずビスのきく所(根太材)を選んで根元までキッチリ締め付けてください。
    • 取付け場所が集成材・石膏ボードや12mm以下のベニア材等の場合は、取付ビスが衝撃や重さで割れたり簡単にゆるんで危険です。
