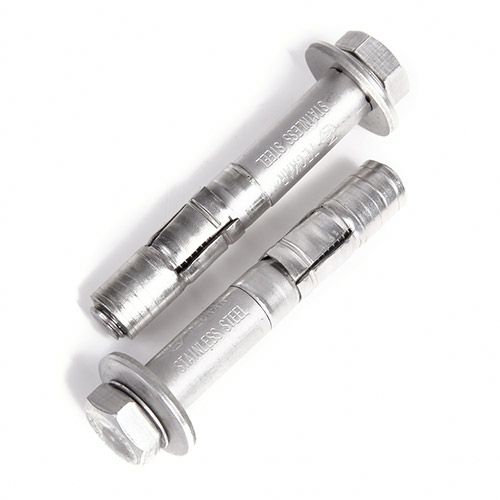

ヒジカタボルト ステンレス製 六角ボルト仕様 外径16mm/ねじ径M14/下穴深さ110mm-T

商品番号 AHBS-1610-HB
ヨドヤ価格: ¥ 2,457 税込
内容量:1本
発送:3営業日以内が出荷目安

銀行振込、クレジットカード決済、掛け払いをご利用いただけます。詳しくは支払方法ページをご確認ください。

送料パターン 通常配送

1.8mを超えるレール・ポール部材を含む場合「長尺商品配送」となります。

¥35,000 以上の注文で送料無料(北海道・沖縄・離島・一部商品を除く)

この商品のカタログ

ヨドヤとは

業務用レール・建物金具の卸値販売を行う通販サービスでです。国内トップブランドの大型カーテンレール、作業レール、ハンガーレールなどを取り扱っています。

メーカー:
泰生工業
JAN:
商品名:
ヒジカタボルト ステンレス製 六角ボルト仕様 外径16mm/ねじ径M14/下穴深さ110mm-T

バリエーション商品

商品名商品番号内容量全長埋込深さ ヨドヤ価格数量カート
ヒジカタボルト ステンレス製 六角ボルト仕様 外径12mm/M10AHBS-1275-HB1本75mm85mm-(T)¥936(税別)
ヒジカタボルト ステンレス製 六角ボルト仕様 外径16mm/M14AHBS-1610-HB1本100mm110mm-(T)¥2,234(税別)
ヒジカタボルト ステンレス製 六角ボルト仕様 外径12mm/M10 (50本入)AHBS-1275-HB-BOX1箱 (50本入)75mm85mm-(T)¥46,803(税別)
ヒジカタボルト ステンレス製 六角ボルト仕様 外径16mm/M14 (25本入)AHBS-1610-HB-BOX1箱 (25本入)100mm110mm-(T)¥55,861(税別)

商品番号をクリックすると、各商品ページで詳細がご覧いただけます。

泰生工業のヒジカタボルト

泰生工業のヒジカタボルトは、ボルトタイプの高性能アンカーボルトです。
一般的なアンカーボルトはハンマーなどで打ち込み作業が必要ですが、ヒジカタボルトは地面に穴を開けてねじを回すだけで簡単に施工ができます。
また、ねじを緩めるだけで切断せずに綺麗に撤去できるため、再利用も可能です。電動工具を使用すれば施工・撤去作業時間も大幅に短縮可能です。
六角ボルトタイプとキャップボルトタイプの2種類があり、専用のホールキャップもあり撤去後の下穴の蓋として使用いただけます。

ヒジカタボルト(六角ボルトタイプ)の施工方法

ヒジカタボルト(六角ボルトタイプ)の施工方法

ヒジカタボルト(六角ボルトタイプ)の施工上の注意点

ヒジカタボルト(六角ボルトタイプ)の施工上の注意点
  • 孔深さは取付物厚によって異なります。
  • 下穴ダスト処理は念入りに行ってください。
  • すり割りナットの羽がテーパーカラーに入り過ぎないよう、挿入前に対ハネ(2羽)を閉じセット位置を調整してください。
  • 締付はオーバートルクにならないよう、締付トルクを参考にしてください。
  • 施工手順を十分理解してから施工を行ってください。

ヒジカタボルト ステンレス (六角ボルトタイプ)のサイズ一覧表

ヒジカタボルト ステンレス (六角ボルトタイプ)のサイズ一覧表

関連資料・データ

メーカー製品カタログ

ヒジカタボルト ステンレス製 六角ボルト仕様 外径16mm/ねじ径M14/下穴深さ110mm-T の特長

  • ステンレス製(SUS304仕様)のコンクリート用、高機能アンカーです。
  • 施工は打込み不要で、ボルトを締め込むだけの簡単施工。
  • 打込み不要なため上面側面にも簡単に施工できます。
  • 切断不要でボルトを緩めるだけで撤去可能です。
  • ドームワッシャーのつぶれで施工完了が一目でわかります。
  • 組み合わせ次第で、いろいろなシーンに対応が可能です。

ヒジカタボルト ステンレス製 六角ボルト仕様 外径16mm/ねじ径M14/下穴深さ110mm-T の用途

  • コンクリート用。
  • 各種機械設備設置工事などに。
  • 打ち込みにくい、天井打ちアンカー工事などに。
  • 看板取り付け、表示灯取り付けなどに。
  • 狭い箇所のアンカー設置に。

この商品に関連する動画

ヒジカタボルトの施工説明の紹介動画

ヒジカタボルトの撤去説明の紹介動画

製品図面・寸法図

ヒジカタボルト ステンレス製 六角ボルト仕様 外径16mm/ねじ径M14/下穴深さ110mm-T 製品図面・寸法図

商品スペック

仕様・規格
  • 六角ボルト仕様
  • ねじの呼び:M14
  • 外径d(mm):16
  • ワッシャ経D(mm):32
  • 対面幅S(mm):22
  • 全長L(mm):100
  • 埋込深さ(mm):110-(T)
  • 下穴径(mm):17.0
  • 締付トルク(N・m):110
  • 締付工具サイズ:対面幅22mmレンチ
材質・仕上げ
  • ステンレス (SUS304相当)
質量・質量単位185g/1本
使用条件
  • 専用工具は使用しないため、一般工具での施工が可能です。
  • 回すことにより羽が広がるため、下穴径精度に左右されません。
  • コンクリートのコンディションにも左右されません。
注意事項
  • 孔深さは取付物厚によって異なります。
  • 下穴ダスト処理は念入りに行ってください。
  • すり割りナットの羽がテーパーカラーに入り過ぎないよう、挿入前に対ハネ(2羽)を閉じセット位置を調整してください。
  • 締付はオーバートルクにならないよう、締付トルクを参考にしてください。
  • 施工手順を十分理解してから施工を行ってください。
  • 引張最大荷重は、コンクリート強度Fc23.8N/mm²時の値です。
セット内容・付属品
製造国日本(JP)
